ドローンの障害物回避と安全距離──散布・点検・補修の近接作業を考える

DJI　産業機

「ドローンは障害物にどこまで近づいて作業できるのか」。この問いに一言で答えるなら、「センサーの進化で以前より近づけるようになったが、安全距離の設計と磁気干渉への配慮、そして機械任せにしない判断が今も欠かせない」となります。農薬散布・構造物点検・高所補修と用途は違っても、現場で問われる勘所は共通しています。この記事では、木や電線、壁、高電圧の架線といった「近くに何かがある」環境での作業を、実務目線で整理します。

散布：木と電線のそばで、どこまで攻めるか

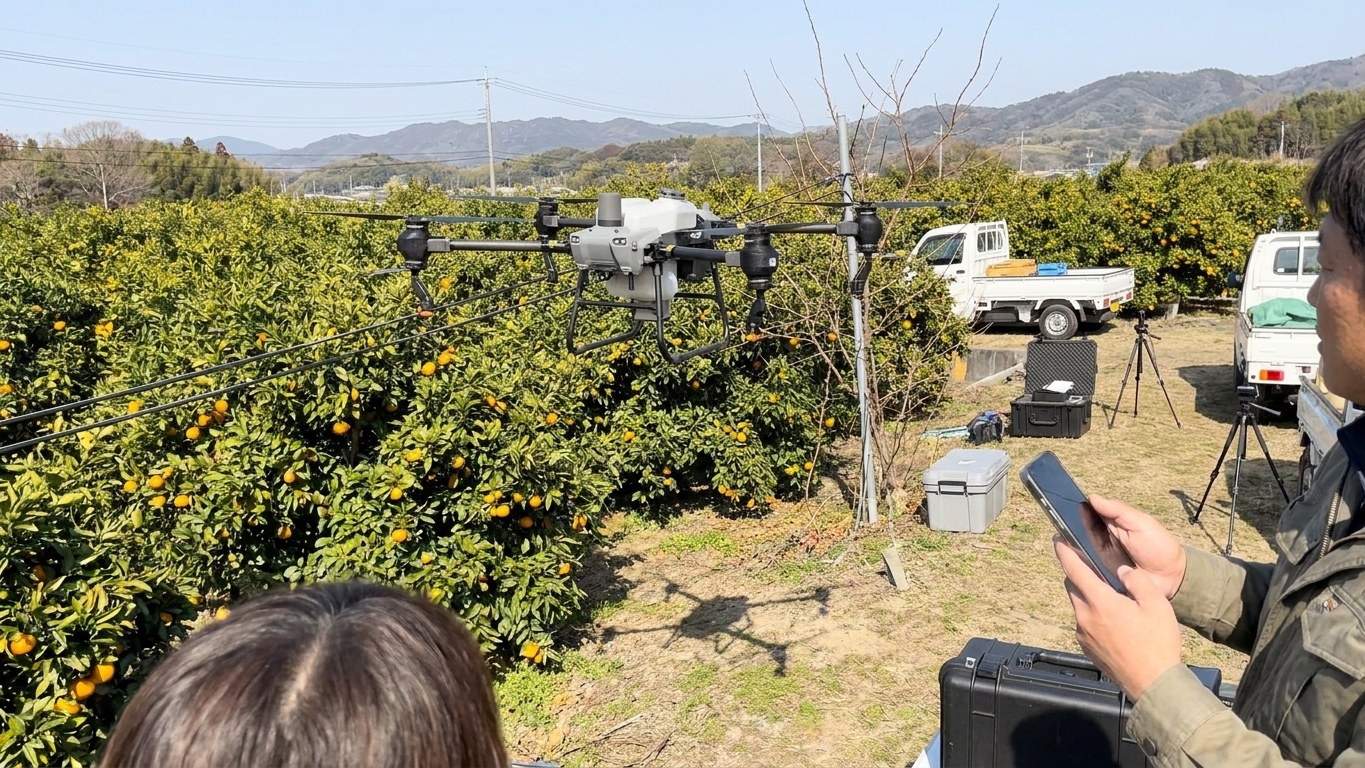

果樹の防除は、近接作業の難しさが端的に表れる場面です。ある受託作業では、みかん園でDJI AGRAS T70Pを使い、樹冠から対地高度4m、散布幅4m前後で防除を実施しました1。T70Pはビジョンセンサーやレーダーが強化され、横の木や電線に反応して自動で上昇・回避してくれるため、安心感が増したと評価されています1。

ただし現場は単純ではありません。回避マージンを当初2mに設定したところ、木や電線への反応で機体が高く上がりすぎたため、最終的に3〜4mを確保する形に調整したといいます1。安全距離や非散布エリアを広く取りすぎると、今度は薬液がかからない箇所が残ってしまう——回避性能を過信せず、「安全」と「散布の実効性」のバランスを現場で詰める必要があるわけです1。自動回避はあくまで補助であり、設定値の最終判断は人が担う、という構図がよく分かります。

補修・噴射：壁や梁に近づいて「作業する」

近接作業は、点検や散布にとどまりません。ドローン用スプレー缶噴射装置「SABOT-3 Block2」は、DJI Matrice 400に対応し、高所での簡易補修・防錆・マーキング・鳥害対策などに使えます4。屋根や外壁、梁などに接近する場面が多い作業だけに、ミリ波レーダー・LiDAR・ビジョンセンサーの3種類の障害物センサーを備えるMatrice 400への対応は、安全性の面で大きな意味を持ちます4。

さらに、最大1.5mまで伸びる伸縮装置「NYOI」に刷毛やローラーを付けて直接塗装する使い方や、クマよけスプレーを噴射する補助装置「鉞（マサカリ）」も開発中とされています4。「見るだけ」から「作業する」ドローンへ、と用途が広がるほど、対象物にどれだけ安全に近づけるかがそのまま作業品質を左右します。足場を組む危険作業を減らせる点も、近接作業の価値だといえるでしょう4。

点検：高電圧の架線から4mでも安定飛行

近接作業でとりわけ神経を使うのが、高電圧環境での点検です。ある鉄道車両点検の実証では、交流2万ボルトという新幹線並みの高電圧環境で、架線から約4mまで接近して飛行しました5。懸念されたのは機体コンパスへの磁気干渉ですが、この飛行では磁気干渉によるエラーは発生せず、安定した飛行を確認できたと報告されています5。別の機体では磁気干渉で制御が効かなかった例もあったといい、機体や環境ごとの検証の重要性がうかがえます5。

この点検では、常設型ドローンポート「DJI Dock 3」と「DJI Matrice 4TD」を使い、ハイブリッドズーム112倍で架線に過度に近づかずパンタグラフのボルトやスリ板の破損を確認しています5。無理に接近せず、ズームで距離を取って詳細を把握するのも、立派な安全距離の設計です。

「同じ場所を再現できる」ことが近接作業を支える

近接作業で見落とされがちなのが、位置の正確さです。同じ点検ルートを繰り返す場合、RTK測位でセンチメートル級の精度を確保すると、1回目と2回目の撮影座標の誤差が最大でも10cm以内、標準偏差で約5cmに収まったといいます5。同じ画角で撮り、経時比較できることが、構造物に接近する飛行の前提になります5。

測量機材でも事情は同じです。ハンディ3Dスキャナー「Lixel K2」はRTKモジュールを標準搭載し、検証では水平のΔXY平均0.028m、標高のRMS誤差0.017mと数cm程度の差で点群を取得できました2。ただしRTK補正には別途NTRIPサービスの契約が必要です2。DJI Dock 3の通信範囲を広げる「O4 グラウンドステーション」でも、設置後にネットワークRTKでの位置キャリブレーションが必須で、Dock本体と同一のアカウントを使う必要があります3。近接作業の「正確さ」は、こうした地道な初期設定と契約に支えられているわけです。

まとめ：センサーは進んだ、けれど判断は人の仕事

散布・補修・点検と用途は違っても、近接作業のポイントは重なります。障害物センサーの進化で近づける範囲は広がった一方、回避性能を過信すれば作業が成立しない箇所が残り、磁気干渉のように機体差の出る現象もあります145。だからこそ、安全距離の設定値や飛行ルートは事前検証で詰め、RTKで再現性を担保し、最後は人が判断する——この基本姿勢が現場の質を決めます。
