鉄道の車両点検をドローンで自動化｜高電圧・磁気干渉・再現性の実務

「架線に2万ボルトが流れる場所で、ドローンは本当に安全に飛べるのか」——鉄道の車両点検にドローンを使おうと考えたとき、まずぶつかるのがこの疑問です。結論から言えば、常設型のドローンポートと自動飛行を組み合わせることで、パンタグラフや屋根上機器の一次点検を人が高所に上がらずに行える段階まで来ています⁴。ただし、それを成立させているのは「高電圧環境での飛行ノウハウ」「同じ画角を再現する測位精度」「安全距離を保つ高倍率カメラ」という、いくつかの技術的な前提です。今回は鉄道の事例を軸に、高圧設備まわりの点検でドローンをどう安全に運用するかを整理します。

なぜ鉄道の車両点検を自動化したいのか

地域の鉄道を支える車両点検は、屋根の上に設置されたパンタグラフや主ヒューズ、避雷器などの外観確認を含みます。従来はこうした部位を作業員が高所で目視してきましたが、少子高齢化による人手不足と設備の老朽化が重なり、点検の効率と安全性の両立が課題になっています⁴。

ここで検証されているのが、自動発着・充電に対応したドローンポート「DJI Dock 3」と小型産業機「DJI Matrice 4TD」の組み合わせです。人が屋根に上がる前にドローンで一次点検を行い、重点的に見るべき箇所を絞り込む——という使い方が想定されています⁴。人がやる作業をゼロにするのではなく、危険な工程を減らして人の目を必要な場所に集中させる、という発想が実務的だと感じます。

高電圧と磁気干渉という壁

鉄道点検の特殊性は、なんといっても電圧環境です。一般的な在来線の架線は直流1,500ボルトが主流ですが、実証が行われた現場は交流2万ボルト。これは新幹線の交流2万5,000ボルトに近い高電圧です⁴。

高圧の架線に近づくと、機体のコンパスに影響する磁気干渉や通信への影響が懸念されます。実際、別の機体では磁気干渉で制御が効かなくなった経験があったという声も現場から出ています。しかし今回の飛行では架線から約4mまで接近しても磁気干渉によるエラーは発生せず、計画したミッションを完遂できたと報告されています⁴。

同じ「電線まわり」という点では送電線点検にも通じます。老朽化する送電設備の点検でも人員不足と品質のばらつきが課題で、Matrice 400は回転式LiDARとミリ波レーダーで送電線レベルの障害物検知に対応する設計になっています²。高圧設備に近づく作業ほど、機体側の安全機構と、どこまで近づくかの運用ルールをセットで考える必要があります。

「同じ画角」で撮り続ける再現性

定期点検で意味を持つのは、前回と今回を比べて変化を見つけることです。そのためには毎回同じルートを同じ角度で飛ぶ再現性が欠かせません。

鉄道の実証では、RTK測位（基準局の補正でセンチメートル級の位置精度を出す方式）を使い、1回目と2回目の飛行で撮影した写真の座標を比較したところ、誤差は最大でも10cm以内、標準偏差で約5cmに収まりました⁴。同じ飛行ルートを繰り返しても位置がぶれにくいことが数値で確認されたわけです。撮影画像はDJI FlightHub 2のタイムライン機能でルートと結びつけて管理でき、2つの時期を選んで並べ比較することも容易だとされています⁴。「後から整理する手間が減る」という点は、点検を継続する現場ほど効いてくるはずです。

この考え方は送電線点検でも同様で、送電線フォロー機能を使えば送電線との距離・速度・ズーム倍率・ジンバル角度をそろえて飛べるため、担当者による画像のばらつきを抑えられ、過去画像との比較条件を統一しやすくなります²。

高倍率ズームで安全距離を確保する

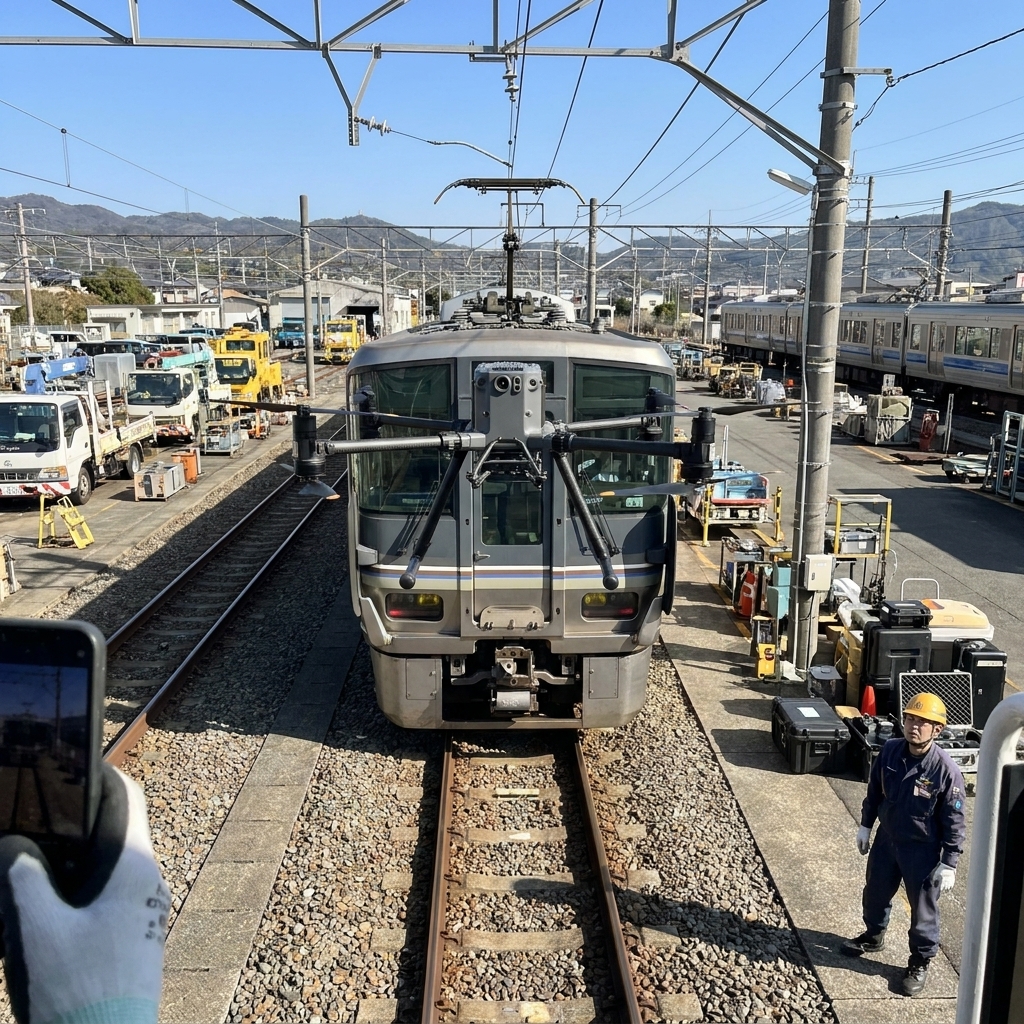

高圧設備に近づかずに細部を見るには、離れた位置から拡大できるカメラが要になります。鉄道の事例では、架線上から上空10mほどの距離を保ったまま、Matrice 4TDのハイブリッドズーム112倍でパンタグラフのボルト締結やスリ板の破損を鮮明に確認しています⁴。

送電線点検で使われるZenmuse H30Tも、有効画素数40MPで最大34倍の光学ズームを備え、設備と距離を取りながら碍子や電線接続部を詳細に撮影できます²。危険領域に機体を近づけすぎず、カメラ側で寄る——これが高圧環境での基本姿勢だと言えます。

通信の途絶をどう防ぐか

自動飛行の弱点は、通信が切れれば運用できないことです。特に山間部や広い工区では、間に山の尾根があるだけで1kmほどの距離でも電波が遮られ通信が途絶します¹。

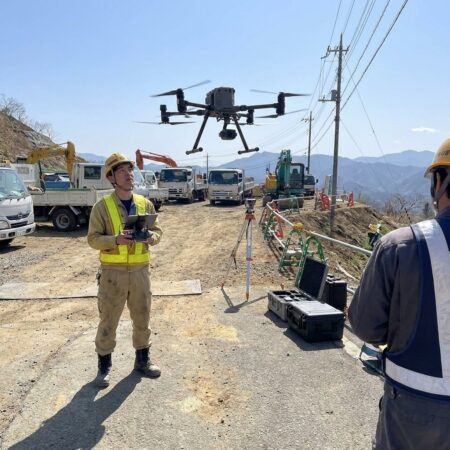

これに対しては、Dock 3の伝送範囲を拡張する「DJI O4 グラウンドステーション」が有効で、実際の建設現場で尾根の先にある通信途絶ポイントへの拡張に成功したことが確認されています¹。設置の勘所は「Dock本体からの通信限界の手前で、撮影ポイントを見通せる場所」に置くこと。カタログの最大半径12kmはあくまで遮蔽物のない理想値であり、電波は直進して障害物を迂回しない点は押さえておきたいところです¹。広い現場ではDockを複数連携させる「マルチドック機能」でバッテリー切れも補えます¹。

導入前に「相談先」を固める

こうした高圧・高所の点検は、機体を買えば終わりではありません。アクティベーションや初期設定、トラブル時の修理まで含めて支えてもらえるかが実運用を左右します。正規でない販売網から購入したためにアクティベーション方法が分からない、購入先に問い合わせても対応してもらえない、といった相談が寄せられているのが実情です³。導入前の機種選定から運用支援、修理まで一貫して相談できる体制を最初に確認しておくのが安全です³。

まとめ

鉄道の車両点検という高電圧・高所の現場でも、常設ドローンポートと自動飛行によって一次点検を省人化できる段階に来ています⁴。鍵になるのは、磁気干渉に耐える機体、RTKによる再現性、安全距離を保つ高倍率ズーム、そして通信の確保という土台です⁴²¹。裏を返せば、これらの前提を理解せずに「自動だから安心」と飛ばすのは危険でもあります。

西濃ドローンアカデミーでは、こうした点検業務の背景にある測位・安全距離・飛行計画の考え方を、国家資格の学習とあわせて実務目線で学べます。高圧設備やインフラ点検への活用を見据える方は、機体の性能だけでなく「安全に運用し続ける仕組み」まで含めて検討してみてください。
